Настройка Robustel M1000Pro для работы в ЛЭРС УЧЁТ в качестве приборного модема

Примечание

Перед тем как настраивать модем, ознакомьтесь со статьёй, в которой перечислены общие принципы настройки опроса GPRS-модемов в ЛЭРС УЧЁТ.

Настройки модемов Robustel M1000Pro для работы в ЛЭРС УЧЁТ производится с помощью программы M1000ProV2 Configurator. У нас была версия V2.21.06. Возможно, у вас будет более новая, но отличия должны быть минимальными.

Мы рассмотрим каким образом настроить модем в режиме "TCP Client" когда он самостоятельно подключается к системе сбора данных ЛЭРС УЧЁТ.

Подключение модема к компьютеру

  1. Отключите модем от сети и подключите порт RS232 модема к порту компьютера.
  2. Переведите переключатель "Mode" в положение "Config"
  3. Включите питание модема.
  4. Выберите COM-порт компьютера, к которому подключен модем, и нажмите кнопку "Connect". figure
  5. Нажмите кнопку "Read". Если программа выдала сообщение "Failed: timeout", проверьте, что вы используете правильный кабель и что вы выбрали верный COM-порт. В случае если программа успешно подключилась к модему вы увидите сообщение Operation Succeed!.

Настройка COM-порта модема

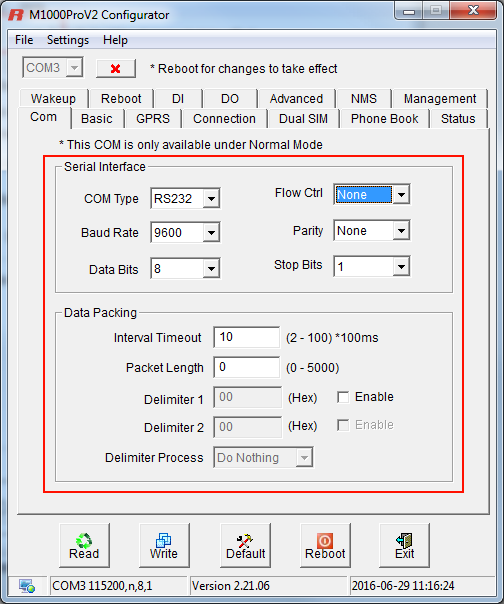

На закладке "Com" выберите параметры COM-порта, которые настроены в вашем устройстве. В группе "Data Packing" нужно задать параметры обмена с устройством. Надёжнее всего задать значение "Interval Timeout", а остальные параметры не включать или оставить нулевыми. Значение "Interval Timeout" определяет паузу, после которой модем будет считать что прибор полностью передал свой пакет с данными. Этот таймаут зависит от того с каким прибором вы обмениваетесь. Для большинства устройств должно хватить значения 5-10 * 100ms. figure

Настройка GPRS

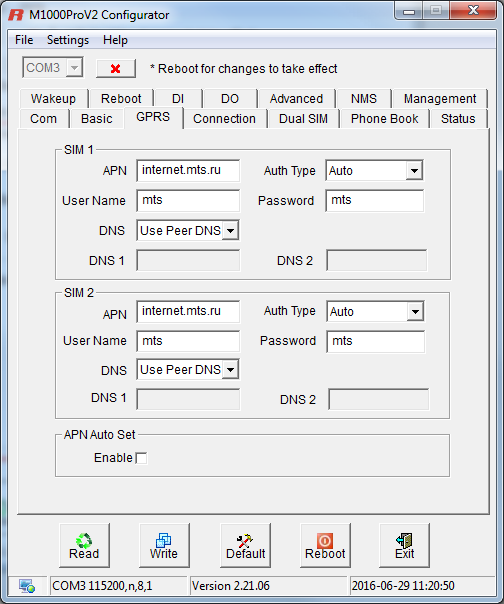

На закладке "GPRS" введите параметры подключения к сети. Их можно получить у вашего оператора связи. Обратите внимание, что параметры вводятся отдельно каждой SIM-карты.

figure

Настройка идентификации

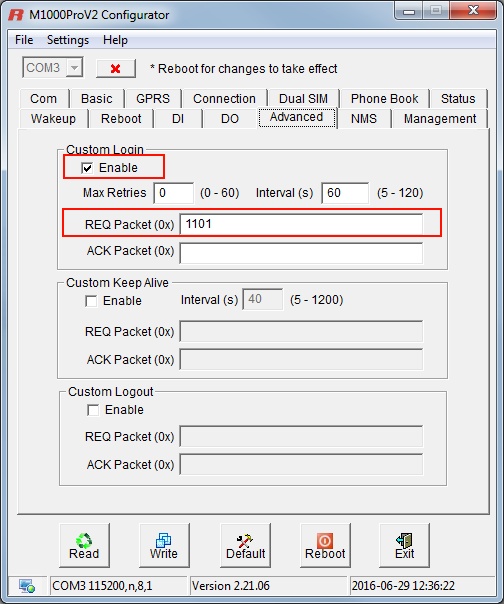

На закладке "Advanced" обязательно отметьте флажок "Custom Login". Введите значение REQ Packet (0x). Это будет идентификатором вашего модема, который нужно будет в дальнейшем ввести в параметрах коммуникационного оборудования ЛЭРС УЧЁТ на закладке "Коммуникац. оборуд.".

ACK Packet оставьте пустым, так как ЛЭРС УЧЁТ не передаёт модему никакой информации после чтения пакета авторизации.

В поле REQ Packet (0x) можно вводить только цифры от 0 до 9 и латинские буквы от A до F.

figure

Настройка подключения

Перейдите на закладку "Connection".

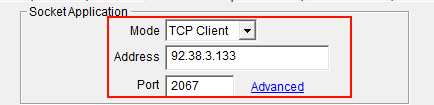

В группе "Socket Application" переключите режим (Mode) в "TCP Client". Введите адрес и порт компьютера, который будет осуществлять опрос. Подробнее о выборе порта для подключения модемов написано здесь. figure

На той же закладке в группе "Connection Control" задайте режим, в котором будет работать подключенный модем. Возможные режимы:

  • Connect On Demand. Это режим "GPRS по вызову" или "GPRS по расписанию".
  • Always Online. В этом режиме модем будет постоянно подключен к серверу.

На закладке "Wakeup" настраивается каким образом модем будет инициировать подключение к серверу.

  1. Timing. В этом режиме вы можете определить три временных окна, в которых модем будет подключаться к серверу". В этом случае в параметрах автоопроса ЛЭРС УЧЁТ потребуется указать "Опрашивать при подключении GPRS-устройства".
  2. Periodical. В этом режиме модем будет подключаться к серверу с определёнными промежутками времени. В параметрах автоопроса так же нужно будет указать опрос при подключении GPRS устройства.
  3. Call. Режим "GPRS по вызову". Если вы планируете использовать этот режим, в настройках GPRS-подключения ЛЭРС УЧЁТ нужно будет указать что используется голосовой вызов. В настройках автоопроса при этом потребуется задать расписание.
  4. SMS. Так же режим "GPRS по вызову". В настройках GPRS-подключения ЛЭРС УЧЁТ нужно будет указать что используется вызов с помощью SMS-сообщения. В параметрах автоопроса нужно задать расписание. В этом случае перед опросом ЛЭРС УЧЁТ будет отправлять модему сообщение "CO". Чтобы модем успешно принял и обработал это сообщение, нужно задать поле "Password", в котором написать какое сообщение должна присылать система опроса. Подробнее о настройке SMS-вызова для M1000Pro смотрите в этой статье.

После того как вы выставили все необходимые настройки, нажмите кнопку "Write". После этого отключите модем от питания и переведите переключатель "Mode" в режим "Normal". Ваш модем готов для подключения к устройству.
