Настройка опроса вычислителей ТМК через GPRS сервер Промприбор

Поддерживаемые в ЛЭРС УЧЁТ вычислители ТМК производства НПО "Промприбор" можно разделить на две группы.

  1. Вычислители ТМК-Н1, Н3, Н12, Н13. Выпускавшиеся ранее вычислители, снятые с производства. В дальнейшем в статье будем их называть "старые модели".
  2. Вычислители ТМК-Н20, Н13, Н100, Н120, Н130. В дальнейшем будем называть их "Новые модели".

Все эти вычислители могут опрашиваться по каналу GPRS.

К новым моделям можно подключить обычный GPRS-модем без идентификации. Они умеют управлять GPRS-модемом и через него подключаться к серверу сбора данных и проходить на нём идентификацию. Параметры подключения такие как IP-адрес сервера, идентификатор модема, расписание подключения, заносятся непосредственно в вычислитель.

В старых моделях такая функциональность отсутствует, но к ним можно подключить GPRS-модем и адаптер модема "АМ-02", который выполняет все те же функции, что и новые модели, устанавливая канал связи между сервером сбора данных и вычислителем. В этом случае параметры подключения заносятся непосредственно в АМ-02.

Подробнее остановимся на адаптере модема АМ-02. Адаптер оборудован тремя портами для подключения оборудования.

  • RS232
  • RS485
  • A/B

К адаптеру могут быть подключены любые приборы, имеющие совместимые интерфейсы. Старые модели вычислителей ТМК имеют только порт A/B, поэтому их можно подключить к этому порту адаптера. Так же, к порту A/B вычислителя может быть подключена плата интерфейсов RS232-RS485. В этом случае вычислитель может опрашиваться через порт RS232 или RS485 адаптера АМ-02.

В настоящее время ЛЭРС УЧЁТ не поддерживает приём входящих подключений от новых моделей ТМК и от адаптеров АМ-02. Входящие подключения принимаются дополнительным программным обеспечением "GPRS сервер" от НПО "Промприбор". Служба опроса ЛЭРС УЧЁТ так же подключается к этому серверу через TCP/IP канал связи и опрашивает прибор, указав идентификатор, который задан в АМ-02 или в самом вычислителе.

В комплекте с GPRS сервером распространяется утилита "GPRS клиент", которая позволяет просматривать список подключенных вычислителей и адаптеров.

Дальнейшее пошаговое руководство описывает настройку опроса вычислителя в ЛЭРС УЧЁТ для старых и для новых моделей вычислителей. Предполагается, что у вас уже настроены идентификаторы, вычислители подключаются к GPRS-серверу, и у вас получается считать данные заводской программой "Менеджер данных".

Осторожно

Будьте внимательны при настройке идентификаторов! Часто идентификаторы новых моделей вычислителей имеют вид TMK_H120_xxxxxx, где все буквы - латинские. Если в ЛЭРС УЧЁТ вы введёте идентификатор русскими буквами, сервер при попытке установить связь с модемом сообщит, что модем к нему не подключен.

Настройка вычислителей ТМК новой модели

  1. Создайте порт опроса с каналом связи "Интернет", если у вас 1. его ещё нет.
  2. Откройте свойства объекта учёта, к которому принадлежит точка 1. учёта с вычислителем, и перейдите на закладку Оборудование.
  3. Откройте вкладку "Коммуникационное оборудование" и нажмите кнопку "Создать новую запись..".
  4. В окне "Создание оборудования" выберите модель "ТМК GPRS".1. Введите серийный номер GPRS-модема, который подключен к 1. вычислителю.
  5. В этом же окне на вкладке "Коммуникац. оборуд." задайте 1. идентификатор вычислителя.
  6. Нажмите кнопку "ОК", чтобы сохранить созданный экземпляр 1. коммуникационного оборудования и закрыть окно.
  7. Перейдите на вкладку "Средства измерения" и создайте новый экземпляр вычислителя ТМК-Н100, Н120, Н130, Н20 или Н30.
  8. Откройте свойства существующей точки учёта или создайте новую 1. точку в этом же объекте.
  9. На вкладке "Устройство" в окне свойств точки учёта выберите 1. созданный вычислитель. Настройте привязку каналов и привязку 1. ячеек.
  10. Создайте новое подключение для точки учёта с каналом связи "Интернет". Задайте адрес и порт вашего GPRS-сервера.
  11. Выберите в качестве контроллера созданный в п.6 модем ТМК GPRS. conn props
  12. Сохраните свойства точки учёта.

Настройка вычислителей ТМК старой модели

  1. Создайте порт опроса с каналом связи "Интернет", если у вас его ещё нет.
  2. Откройте свойства объекта учёта, к которому принадлежит точка учёта с вычислителем, и перейдите на закладку Оборудование.
  3. Откройте вкладку "Коммуникационное оборудование" и нажмите кнопку "Создать новую запись...".
  4. В окне "Создание оборудования" выберите модель "АМ-02". Введите серийный номер адаптера.
  5. В этом же окне на вкладке "Коммуникац. оборуд." задайте идентификатор адаптера.
  6. Нажмите кнопку "ОК", чтобы сохранить созданный экземпляр коммуникационного оборудования и закрыть окно.
  7. Перейдите на вкладку "Средства измерения" и создайте новый экземпляр вычислителя ТМК-Н1, Н2, Н3, Н12, Н13, или другой вычислитель, оборудованный портом RS232/RS485.

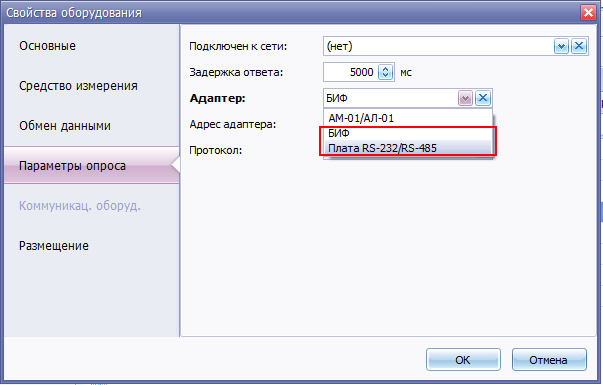

  8. Для вычислителей ТМК на вкладке "Параметры опроса" окна "Свойства оборудования" выберите через какой адаптер вы ведёте обмен. БИФ. Этот адаптер необходимо выбрать если оборудование подключено к порту A/B адаптера АМ-02, так как БИФ работает по такому же протоколу. Это ограничение ЛЭРС УЧЁТ, которое мы постараемся убрать. Плата RS232/RS485. Выберите этот адаптер если вычислитель оборудован интерфейсной платой, к порту RS232/RS485 которой подключен АМ-02. Адаптер АМ-01/АЛ-01 выбирать не нужно, так как он не работает с GPRS-сервером. deviceprops-oldtmk.png
  9. Откройте свойства существующей точки учёта или создайте новую точку в этом же объекте.
  10. На вкладке "Устройство" в окне свойств точки учёта выберите созданный вычислитель. Настройте привязку каналов и привязку ячеек.
  11. Создайте новое подключение для точки учёта с каналом связи "Интернет". Задайте адрес и порт вашего GPRS-сервера.
  12. Выберите в качестве контроллера созданный в п.6 адаптер АМ-02.
  13. Укажите порт адаптера АМ-02, к которому подключено опрашиваемое оборудование. connpropsam02.png
  14. Выберите скорость для порта. Эта же скорость должна быть настроена в вычислителе.
  15. Сохраните свойства точки учёта.
